Tervezőknek a gabionokról

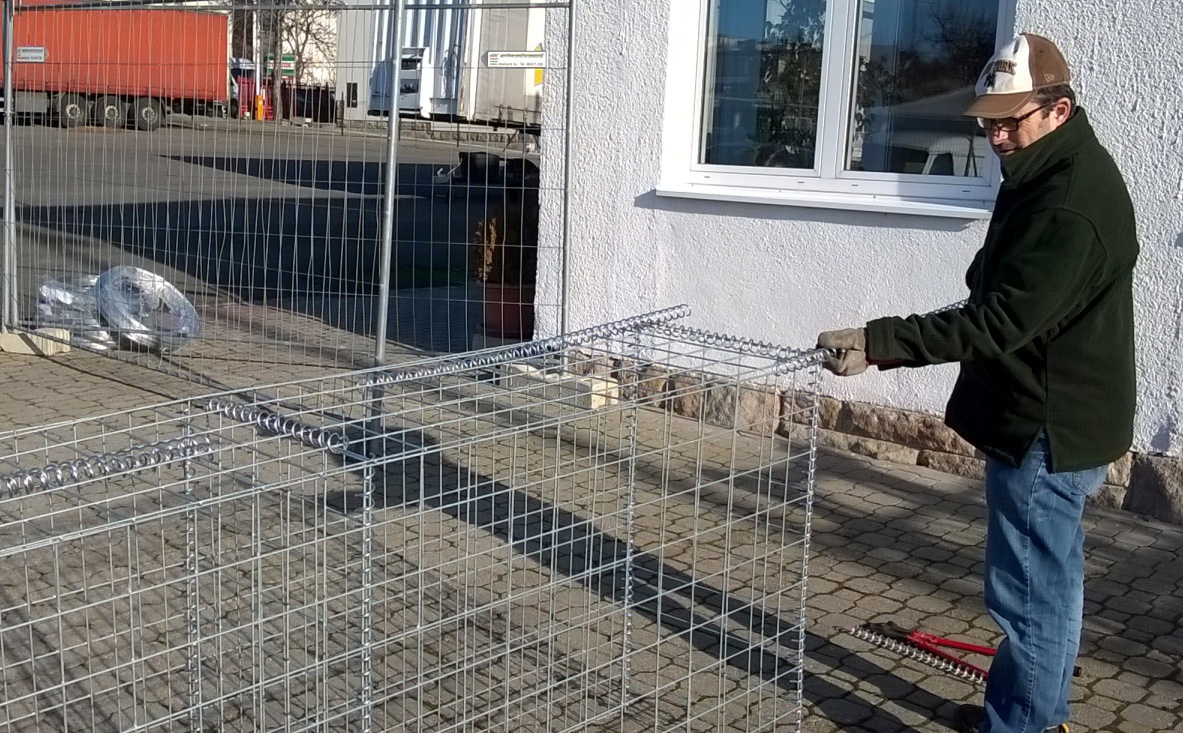

A gabion oldalait alkotó hegesztett drótháló táblák drótspirállal vagy klipsszel rögzíthetők egymáshoz. Annak kiküszöbölésére, hogy a töltőanyag betöltése után a gabion oldalai kipúposodjanak, azaz a gabion „kihasasodjon”, a szemközti táblákat össze kell kötni. Nagyobb gabion kosár esetén a rövidebb oldalakkal párhuzamos merevítő drótháló, úgynevezett diafragma elhelyezése is szükséges lehet. A diafragmák távolsága 80-150cm között változhat. A gabion spirálok az egymás mellé kerülő gabion kosarak oldalait alkotó lapokat fűzik egymáshoz, így az egész támfal egy egységes szerkezetet alkot. A belső összekötő horgok elhelyezése 20-30 cm-es raszterben történik.

A Steelvent 2000 Zrt. gabion rendszerei általában 2,5m hosszú és 1,0m magas gabion kosarakból épülnek, melyek vastagsága a felhasználási környezettől függően:

  • falburkolat esetén 10cm, 15cm, 20cm,
  • gabion kerítés esetén: 6cm, 20cm vagy 30cm,
  • gabion támfal esetén: 50cm, 100cm.

A rácsok egyéni igény esetén ezektől eltérő méretekre is szabhatóak! Az időtálló, esztétikus eredmény érdekében a Steelvent 2000 Zrt. hegesztett gabion rácsai utólagosan, azaz a hegesztés után kerülnek tűzi horganyzásra!



2,5m3 kosár szett: 2,5 × 1 × 1m 0,625m3 kosár szett: 2,5 × 0,5 × 0,5m

2500 × 1000 × 50 × 100 × 4 tábla uth 1 db 2500 × 500 × 50 × 100 × 4 tábla uth 1 db
2500 × 1000 × 100 × 100 × 4 tábla uth 3 db 2500 × 500 × 100 × 100 × 4 tábla uth 3 db
1000 × 1000 × 100 × 100 × 4 tábla uth 3 db 500 × 500 × 100 × 100 × 4 tábla uth 3 db
gabionspirál, 1m 22 db gabionspirál, 1m 19 db
3,1mm feszítőhuzal 3 Kg 3,1mm feszítőhuzal 1,5 Kg


Fekvő 1,25m3 kosár szett: 2,5 × 1 × 0,5m   Álló 1,25m3 kosár szett: 2,5 × 0,5 × 1m

2500 × 500 × 50 × 100 × 4 tábla uth 1 db 2500 × 1000 × 50 × 100 × 4 tábla uth 1 db
2500 × 1000 × 100 × 100 × 4 tábla uth 2 db 2500 × 1000 × 100 × 100 × 4 tábla uth 1 db
2500 × 500 × 100 × 100 × 4 tábla uth 1 db 2500 × 500 × 100 × 100 × 4 tábla uth 2 db
1000 × 500 × 100 × 100 × 4 tábla uth 3 db 1000 × 500 × 100 × 100 × 4 tábla uth 3 db
gabionspirál, 1m 19 db gabionspirál, 1m 19 db
3,1mm feszítőhuzal   2 Kg 3,1mm feszítőhuzal 2 Kg
